GTZZ16D曲臂式高空作業平臺車

詳細描述

GTZZ16D 曲臂式高空作業平臺車技術性能：
1.GTZZ16D 型機器具有自動行走的功能，能夠在不同工作狀態下，快速、慢速行走，只需一個人在高空作業時可操作機器連續完成升降、前進、后退、轉向、回轉等動作，較傳統的液壓平臺大大提高了工作效率，減少操作人員數量及勞動強度。
2.GTZZ16D 型機器所有的動作均在工作臺上用操作手柄控制，電機為無級變速，有效的延長了蓄電池和電機的使用壽命，電機僅消耗工作時的能量。采用多電機結構，行走、舉升分別由不同的電機完成。臂架處于任何位置，作業平臺均可安全行走，行走速度隨舉升高度的升高而降低。
3.電動自行式曲臂高空作業平臺采用反向電流制動和機械式駐車制動，操作簡單，安全可靠，行車制動自動補償，制動器為盤式制動。
4.GTZZ16D 型機器配置的是智能充電系統，采用全自動充電器，能自動完成充電全過程，電池充滿后會自動停止充電。
5.GTZZ16D 型機器設計大角度轉向系統，使得該機具有優良的靈活性。具備液壓自動轉向功能。平臺由兩臺交流變頻電機驅動行走。

GTZZ16D 曲臂式高空作業平臺車型機器控制系統
● 采用PLC和CAN總線控制方式，在底架、轉臺和平臺上分別裝上一臺工業控制器，簡化線路，便于維護修理。采用金屬防空插頭，防護等級達到IP65。同時采用先進的CAN總線控制，線路簡單，可靠性好，維修和故障診斷簡單。
● 設有上下控制臺（地面控制臺與平臺控制臺）且上下控制臺使用換向開關轉換。上部控制使用時對下部控制臺鎖止功能。
● 下控制臺有小時計、顯示電瓶剩余工作電量等進行指示。
● 平臺上設有腳踏開關，只有踏下腳踏開關方能進行操作。
● 上下控制臺均設有緊急停止按鈕，當操作出現意外情況時，能夠使操作者迅速切斷電源，避免平臺繼續運動。

GTZZ16D 曲臂式高空作業平臺車型機器具備自診斷功能，客戶可及時快速掌握設備的自身工作狀態，更好的維護保養本設備。同時本產品具有以下功能：
小時計
蓄電池放電顯示器
燈光指示
司機操作警示

序號	項目		性能參數
1	最大工作高度		17.505m
2	最大平臺高度		15.805m
3	最大水平延伸		10m
4	最大跨越高度		7.6m
5	最大承載能力		230kg
6	爬坡度		30%
7	最小轉彎半徑		4.5m
8	運行速度	下降	5km/h
9		升起	0.8km/h
10	收車長度		7.9m
11	收車寬度		2.28m
12	收車高度		2m
13	平臺尺寸（長×寬×高）		1.53m×0.76m×1.1m
14	轉盤旋轉		360°
15	平臺旋轉		180°
16	離地間隙		0.2m
17	驅動輪尺寸		250-15
18	總重量		7110kg
19	驅動電機		6.5×2kw
20	控制電壓		24V
21	免維護電池		48/420Amph
22	充電器		48/50 V/A
23	液壓油箱容積		70 L
24	軸距		2m
25	尾掃		0m

GTZZ16D 曲臂式高空作業平臺車安全保護
● 工作斗具有自動調平功能，工作斗相對水平面的傾斜角度不能大1.5°。
● 平臺幅度和高度達到一定時，行駛速度和臂架動作速度自動受到限制。當機器停放在不平度超過3°的地面時，臂架動作將受到限制。
● 上下控制臺均有防護罩保護。
● 臂架頭部、油缸活塞桿等處有防塵防沙裝置。
● 底架與轉臺上設有吊環位置，方便吊裝。
● 標識清晰、含義明確。
● 設備行走、變幅、伸縮及回轉時，會發出聲光報警。
　　　
五、功能特點
1.符合歐盟EN280標準，取得CE認證。
2.由于該機采用直流蓄電池動力，本機可安全安靜的適合室內或室外工作。
3.該機設置有全手動緊急下降系統，能在斷電的情況下完成工作。

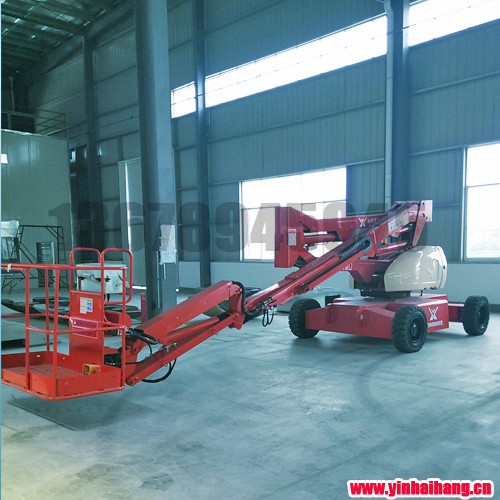

曲臂式高空作業車

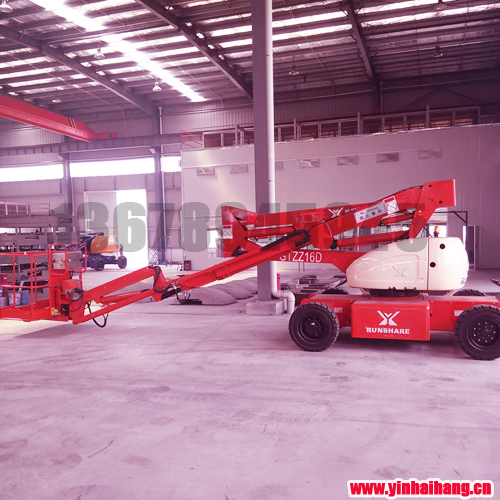

曲臂式高空作業平臺車

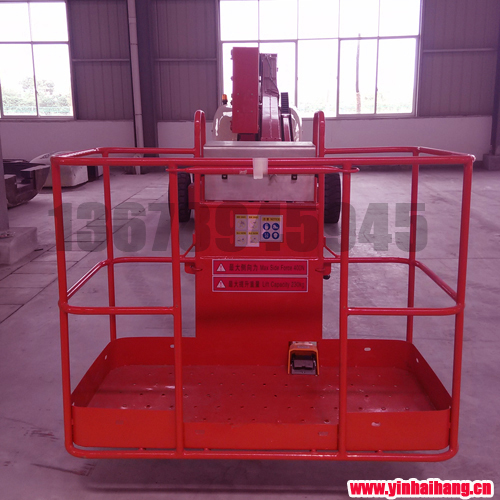

電動曲臂式高空作業車

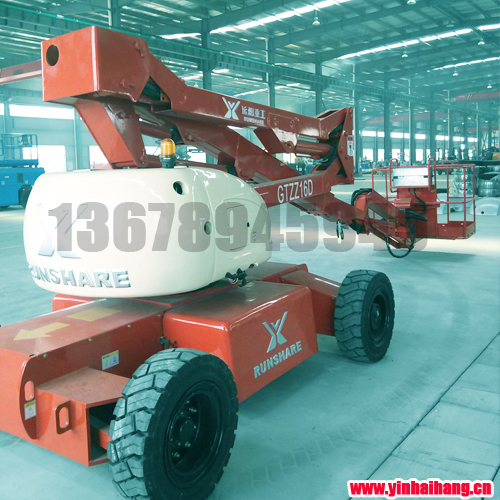

自行走電動曲臂式高空作業平臺車

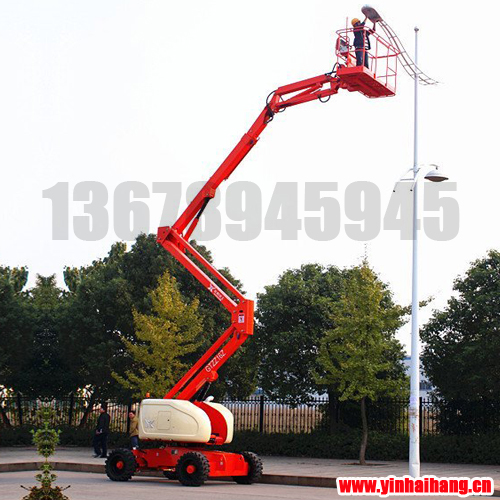

電動式曲臂式高空作業平臺車

GTZZ-16D主要配置表

序號	項目	產地	品牌
1	電機控制器	意大利	SME
2	行走電機	意大利	SME
3	電機控制器	美國/意大利	弗德/PMP
4	實心輪胎	臺灣	速力德
5	閥塊總成（包括電磁閥）	意大利	油控（SANT）
6	平衡閥	意大利	油控
7	蓄電池	美國	Trojan
8	充電機	臺灣	裕智能
9	控制器	北京	凱商
10	壓力傳感器	美國	精量
11	控制手柄	丹麥	丹富士
12	電量表	美國	Curtis
13	直流電機	常州<, /P>	楊氏
14	液, 壓泵,	天津	島津

GTZZ16D曲臂式高空作業平臺車技術圖紙資料
1.提供本設備《自行式高空作業車使用說明書》、《自行式高空作業車維護說明書》中文各1套。
2.提供含液壓、電器系統原理圖中文1套。
3.提供發動機使用和維修手冊中文1套。

GTZZ16D曲臂式高空作業平臺車售后服務
備件更換
　　　在質保期內，產品若發生由于因設計、制造質量或采購錯誤所導致的零部件損壞等問題，乙方將到現場免費維修更換損壞的產品，所更換的零部件從更換之日起重新計算保質期（人為造成設備的損壞甲方負全部責任）。免費每季回訪檢查1次，確保設備正常運行；質保期外每年巡檢2次，并根據甲方的要求進行有償服務。
故障響應
　　　乙方所提供的軟硬件系統發生嚴重的甲方無能力處理和修復的故障后，甲方應立即通知乙方，乙方在接到故障通知后4個小時做出響應，24小時內派技術人員到達現場。如屬于軟件故障，乙方亦可在接到故障通知兩小時內給予電話、傳真解答，若解答不了，乙方在24小時內派技術人員到達現場。
　　　在接到甲方的故障通知后，若乙方未能在24小時內到達現場，甲方有權要求乙方給予賠償（自然因素順延）。
軟件升級及故障
　　　乙方有責任及時向甲方通報軟件升級情況，并免費提供軟件升級服務。如由于軟件原因發生嚴重故障造成設備不能工作，乙方保證終身免費程序恢復。
備件服務
　　　乙方備有充足的備件、配件，可及時向甲方提供技術服務和備件服務。乙方保證對設備所需配件提供終身備件和技術支持。

點擊下載完整資料：GTZZ16D自行式高空作業平臺技術規格書
